System wymienny na podwoziu MAN 41.430: betonomieszarka BSH-103 oraz wywrotka tylnozsypowa W1U

Wechselsystem auf Fahrgestell MAN 41.430: Betonmischer BSH-103 und Hinterkipper W1U

VERFÜGBARE MENGE: 2 STK.

FAHRGESTELL

Abgasnorm: D2676 LF80 Euro VI
Motorleistung: 316 kW
Getriebe: manuell
Zulässiges Gesamtgewicht: 34 t
Farbe: RAL 9016

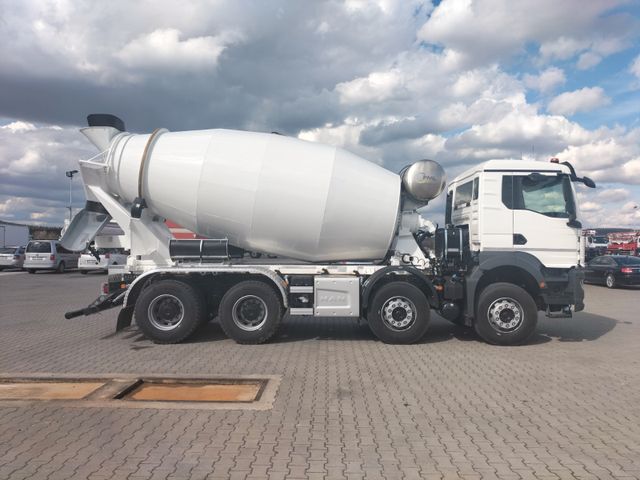

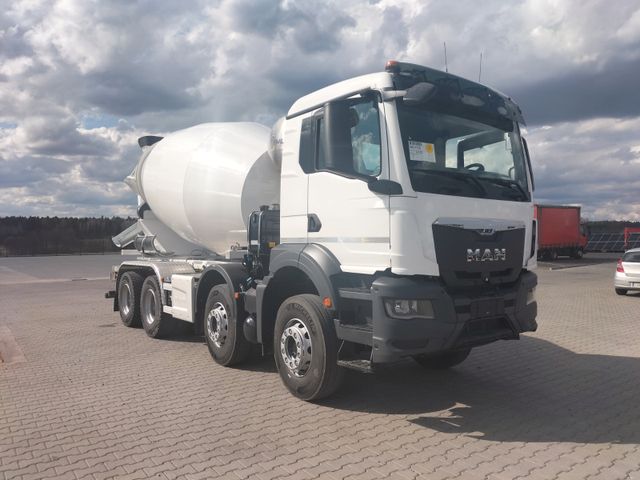

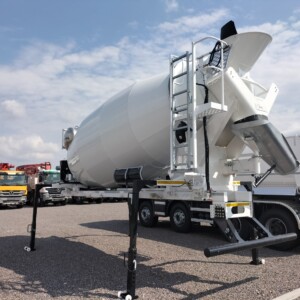

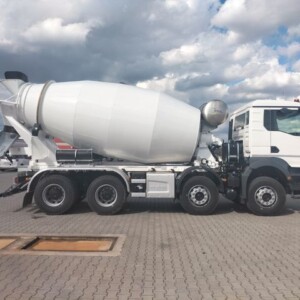

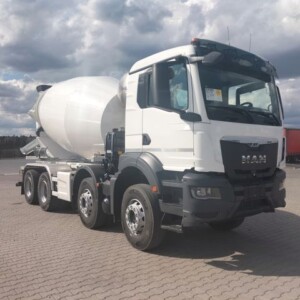

TECHNISCHE SPEZIFIKATION DES BETONMISCHERS

– Planetengetriebe HSM7,
– Hydraulikmotor,
– Hydraulikpumpe Bosch-Rexroth,
– Ölkühler mit Thermostat ASA,
– Längsträger,
– Mischtrommel mit einem Fassungsvermögen von 10m3 aus Werkstoff S355,
– Druckwassertank aus Aluminium mit einem Fassungsvermögen von 500 l,
– beidseitiger Wasseranschluss,
– Einfülltrichter mit Verschleißblech und Gummischutz,
– Auslauf mit Verschleißblech und Gummischutz,
– Entladerinne mit Verschleißblech – verzinkt,
– Drehgriff zur Einstellung der Entladerinne,
– 2 Verlängerungsrinnen aus PVC mit Halterungen an den Kotflügeln,
– Gummiauflage auf den Längsträgern,
– Leiter,
– Leuchte an der Leiter,
– klappbare Stoßstange,
– 24-V-Elektroinstallation,
– Steuerung des Betonmischers: Drehrichtung der Mischtrommel (mechanisches System); Motordrehzahl (elektrisches System),
– Konturmarkierung gemäß Richtlinie ECE48.

Gewicht des Aufbaus: ca. 4150 kg (+/-2%)

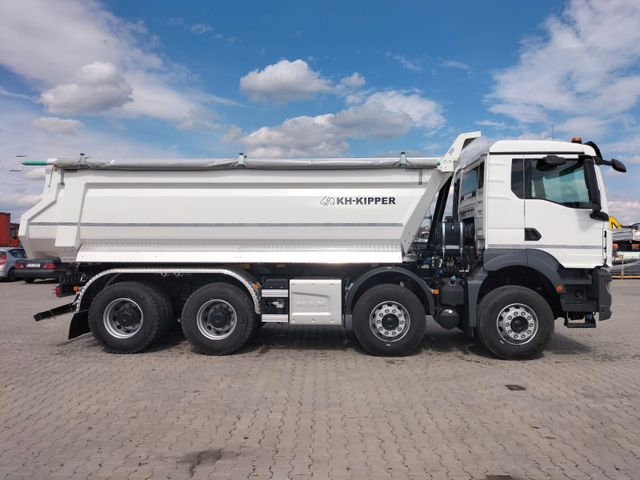

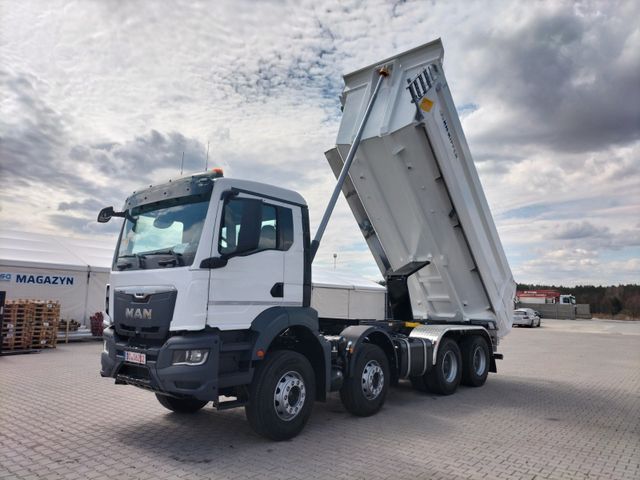

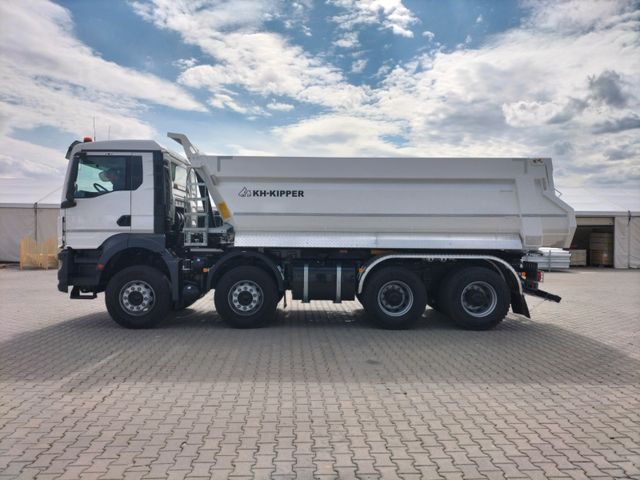

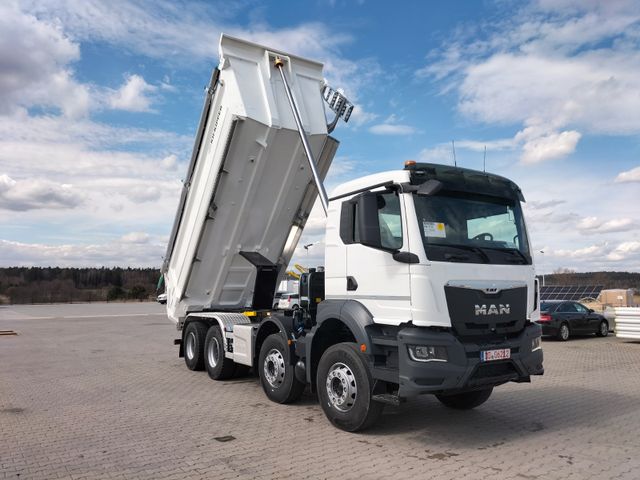

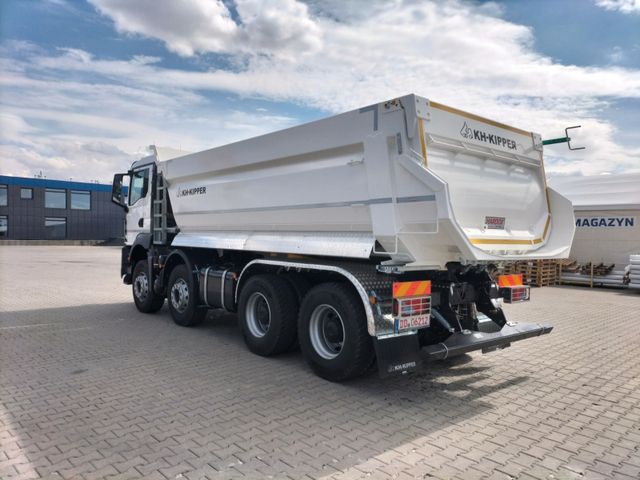

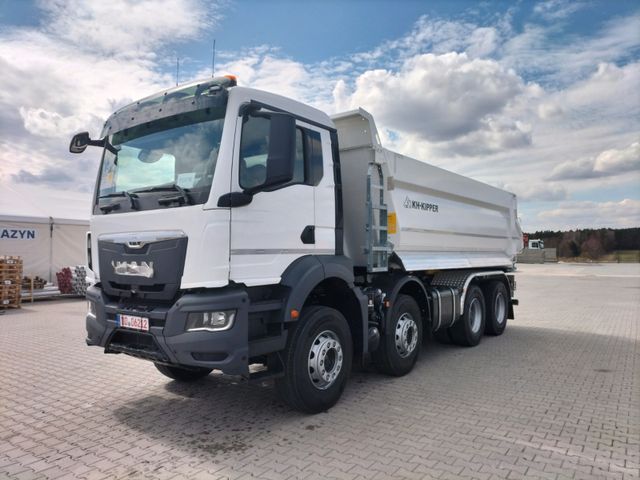

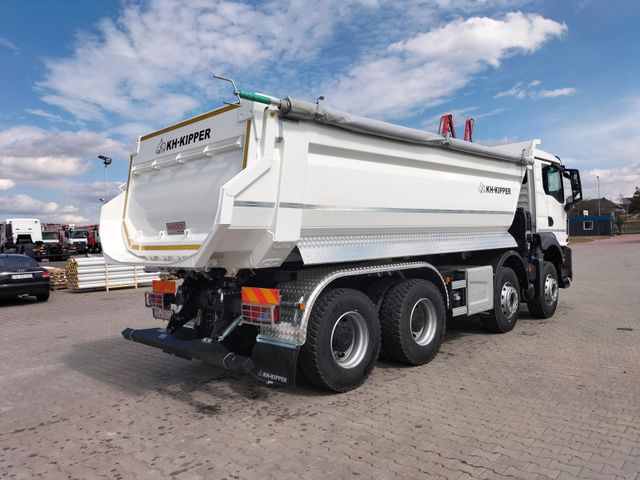

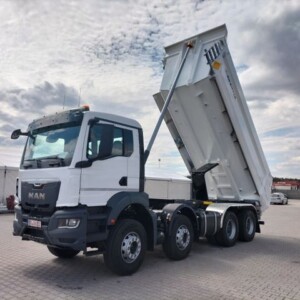

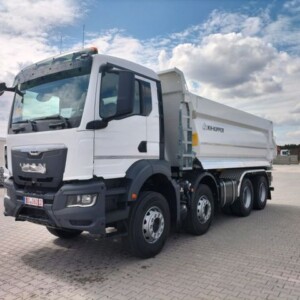

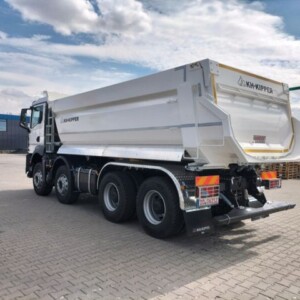

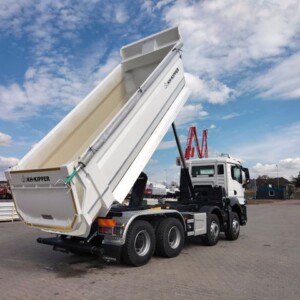

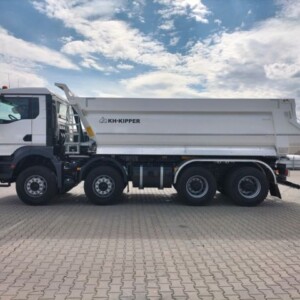

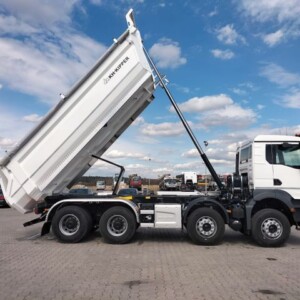

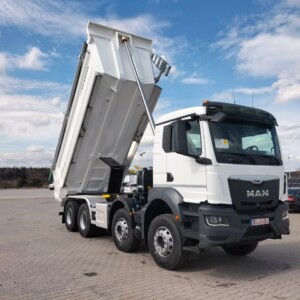

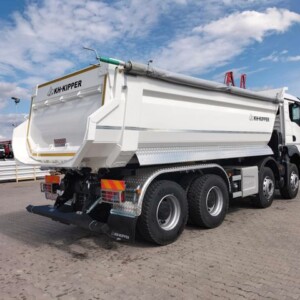

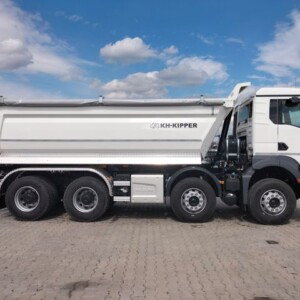

TECHNISCHE SPEZIFIKATION DES KIPPERS

Konstruktion:
– L – Gesamtlänge ca. 6200 mm
– B – Gesamtbreite ca. 2500 mm
– H – Bordwandhöhe 1450 mm
– V – Volumen ca. 19 m3
– Boden 7 mm verschleißfester Stahl HARDOX 450,
– Seitenwände 5 mm verschleißfester Stahl HARDOX 450,
– geneigte Frontwand mit kleinem Dach,
– feste Seitenwände in halbrunder U-Form,
– austauschbare Abstreifbleche aus Aluminium,

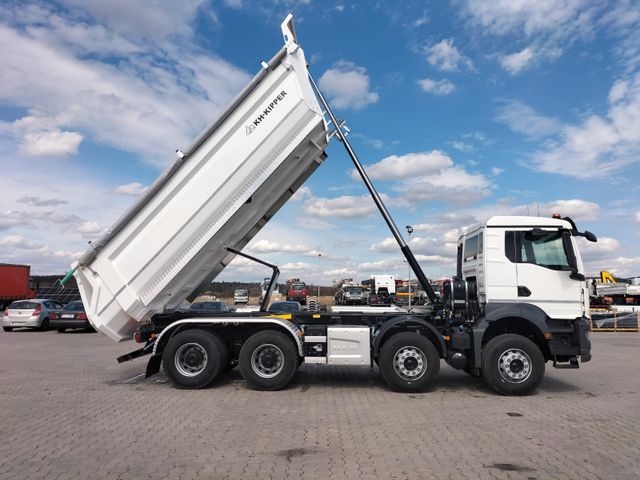

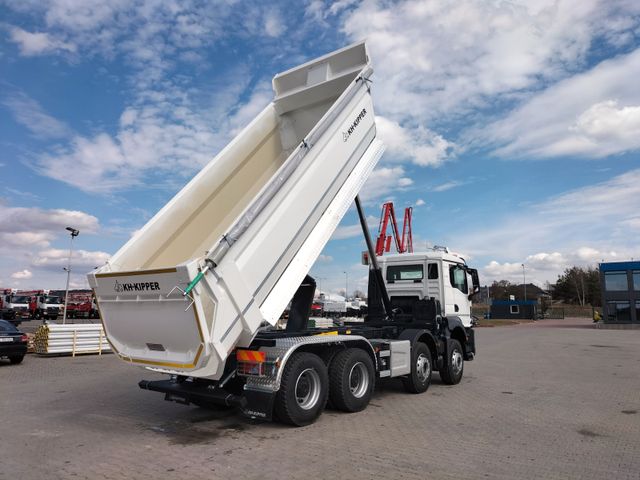

– geneigte Hecktür mit oberen Scharnieren, öffnet automatisch beim Anheben der Mulde,
– ausklappbare Leiter an der Frontwand,

Hydrauliksystem:
– Hydraulikzylinder HYVA FE mit Schnellkupplungen,
– Hydraulikpumpe,
– Öltank mit HLP32-Öl befüllt,
– pneumatische Steuerung des Kippvorgangs aus der Kabine,
– Hauptventil und Hydraulikleitungen,
– Anzeige der angehobenen Mulde in der Fahrerkabine,
– Schnellkupplung für die Welle des Betonmischers,

Zusatzausstattung:
– Aluminiumkotflügel KH-Kipper,
– Halterung der Entladerinnen des Betonmischers über den Kotflügeln,
– klappbare Stoßstange Kh-kipper,
– Heckschaufel SNEEP bündig mit dem Boden,
– seitlicher Unterfahrschutz,
– ohne Reserveradhalterung hinter der Kabine,
– seitlich aufrollbare Abdeckplane und ausziehbare Leiter,
– Scherenstabilisator zwischen Mulde und Zwischenrahmen,
– Wartungsstütze unter der Lademulde,
– Gummiunterlagen auf dem Rahmen,
– Schutz der Rückleuchten mit klappbarem Gitter,
– Reflexstreifen gemäß Vorschriften,
– gelbe Umrissleuchten,
– Warntafeln,
– Kipper gestrahlt, grundiert und lackiert in einer festgelegten Farbe gemäß RAL-Palette.

Gewicht des Kippers ca. 4600 kg (+/-2%)
Gewicht des Wechselsystems ca. 400 kg

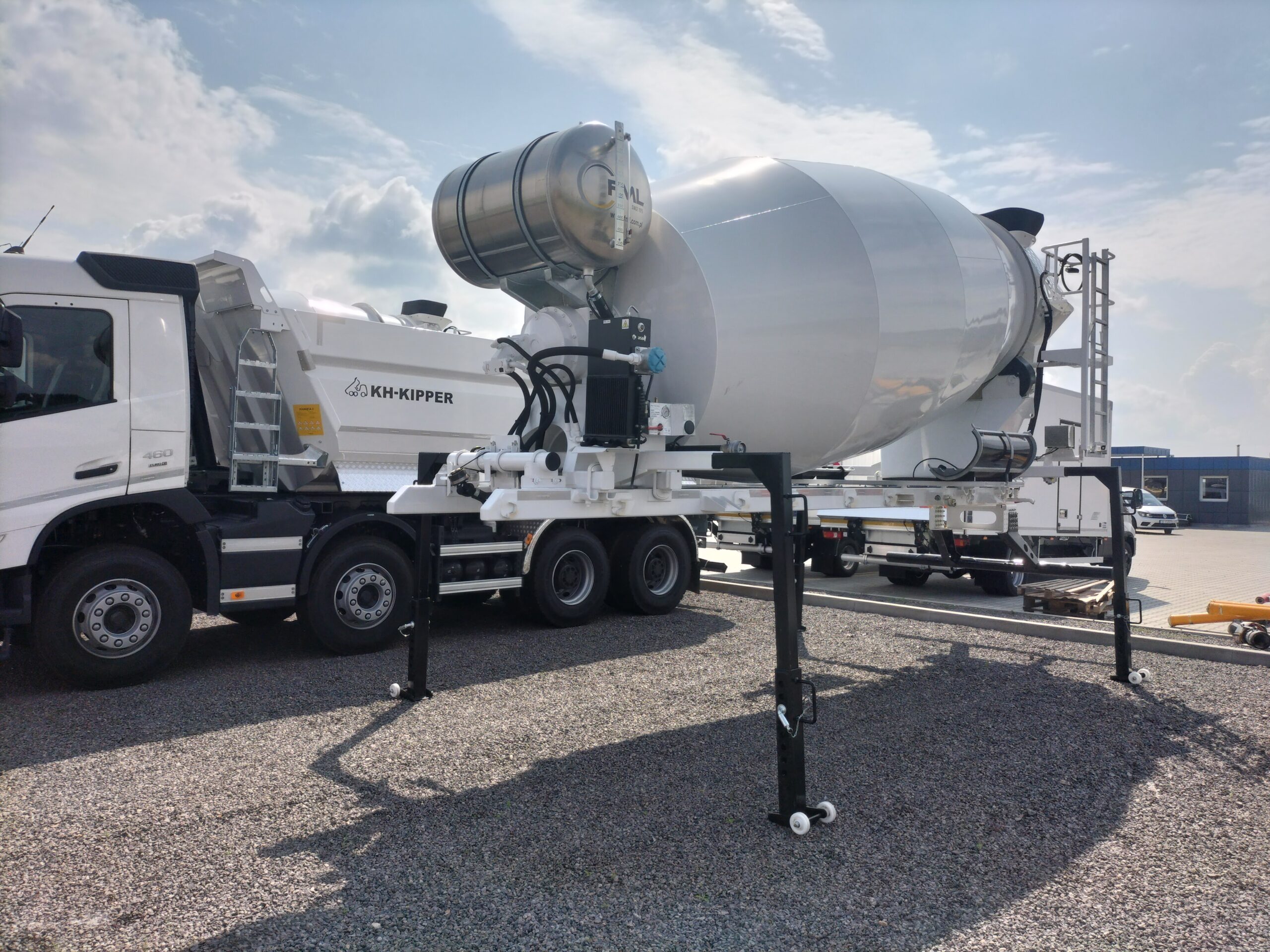

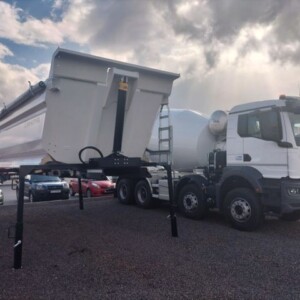

SCHNELLWECHSELSYSTEM FÜR AUFBAUTEN

– Satz Haken und Halterungen des Zwischenrahmens für Kipper und Betonmischer,
– Satz Hydraulikzylinder für Längs- und Vertikalverschiebung,
– Hydraulik-Sektionsventil,
– Bedienpult mit hydraulischen, pneumatischen und elektrischen Schnellkupplungen,

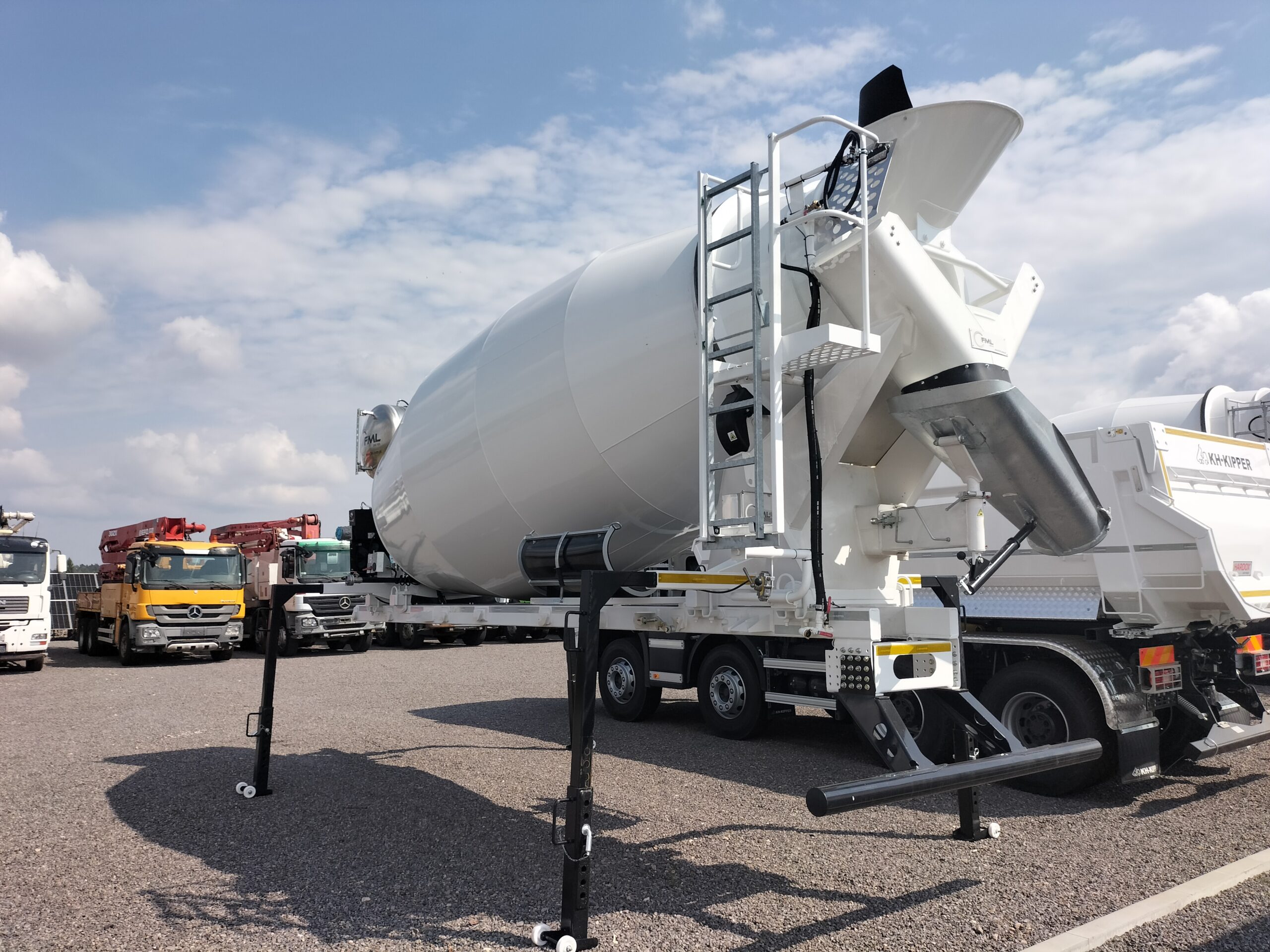

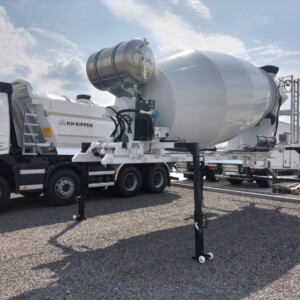

– zwei Sätze Abstellstützen (8 Stk.) für Kipper und Betonmischer,
– Antriebswelle mit schnell demontierbarer Kupplung.
