Zuverlässigkeit im Einsatz
Zuverlässigkeit im Einsatz
hohe Qualität, gestützt auf 50 Jahre Erfahrung
Wartung während des Betriebs

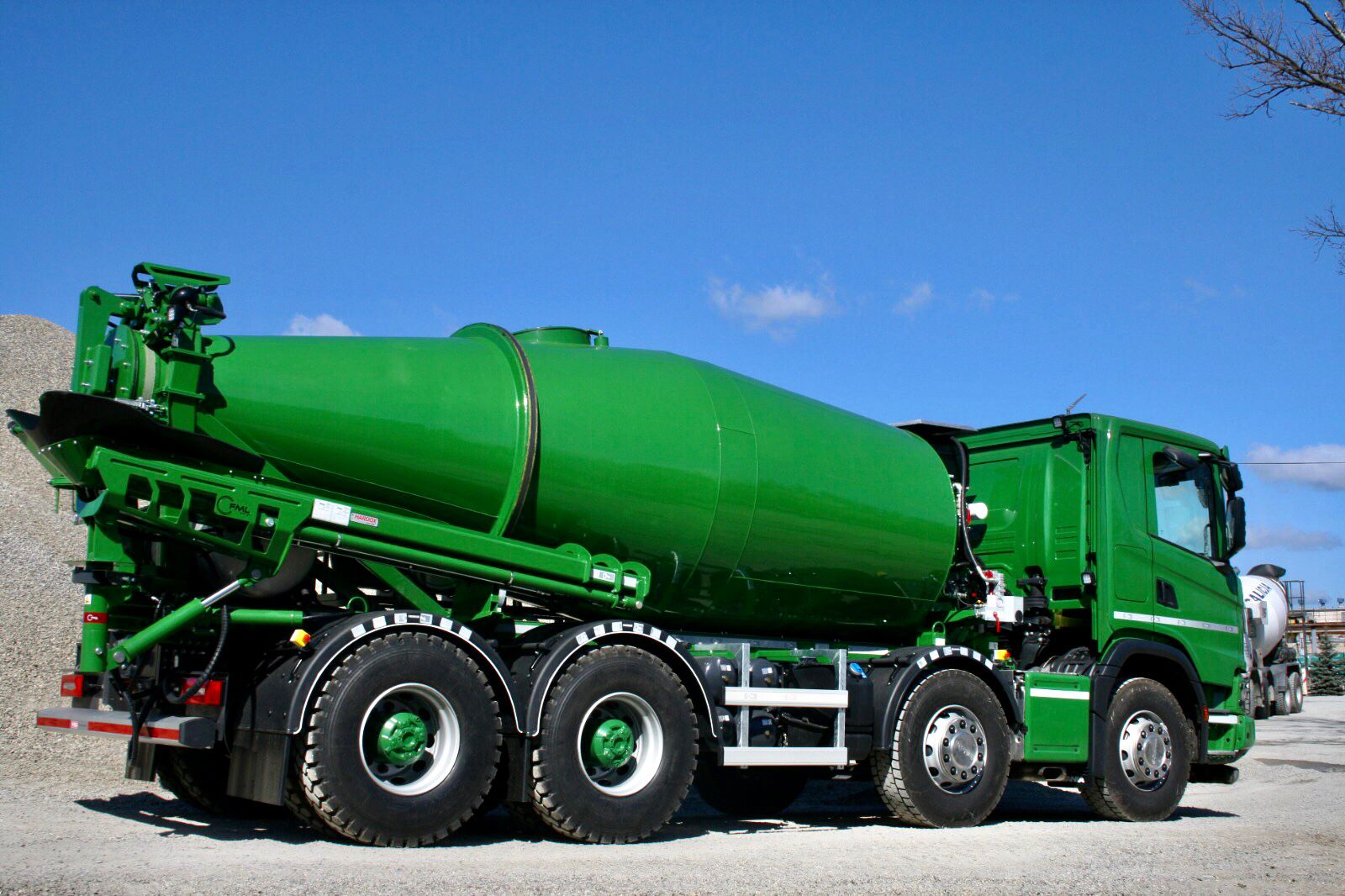

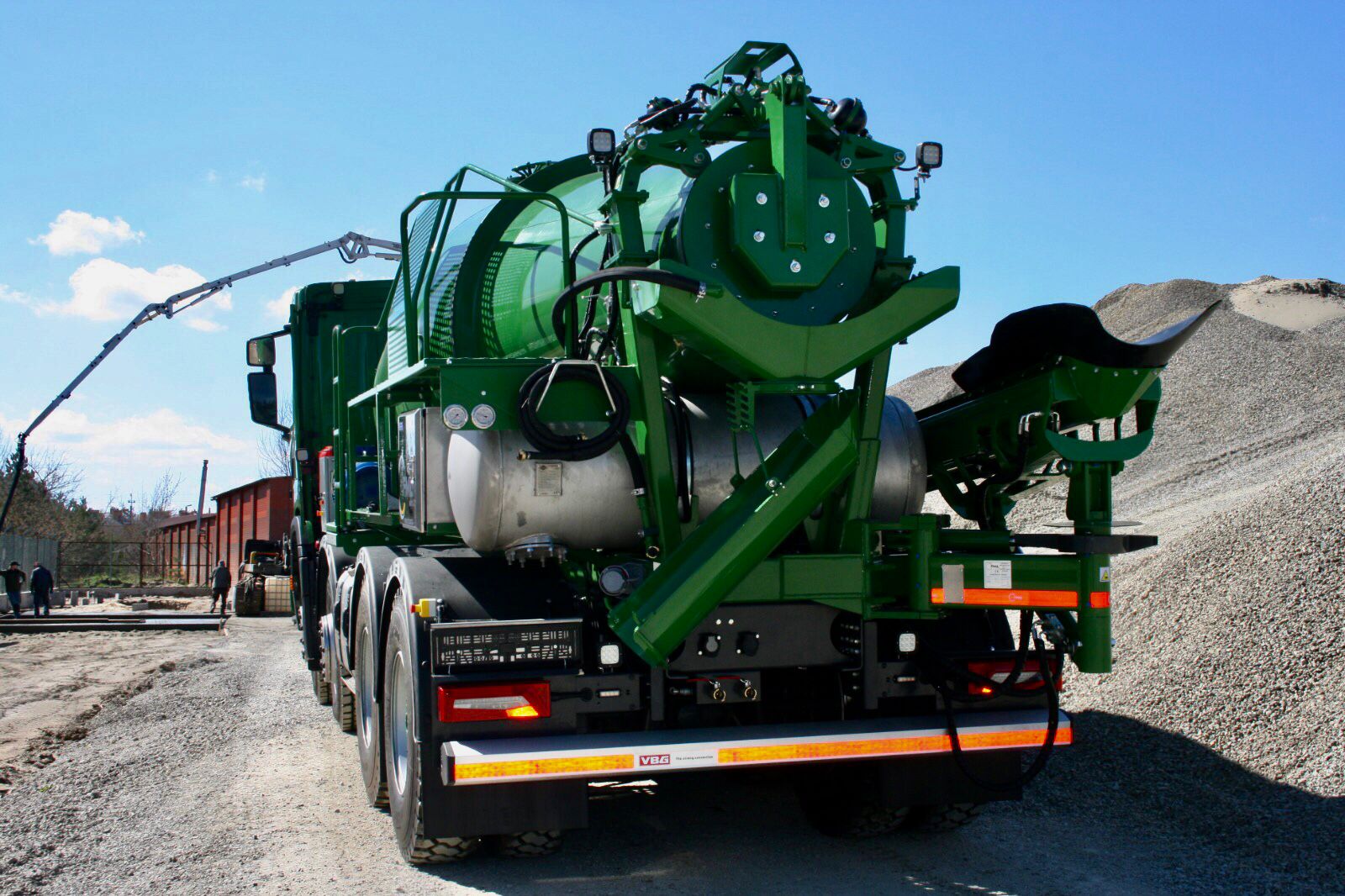

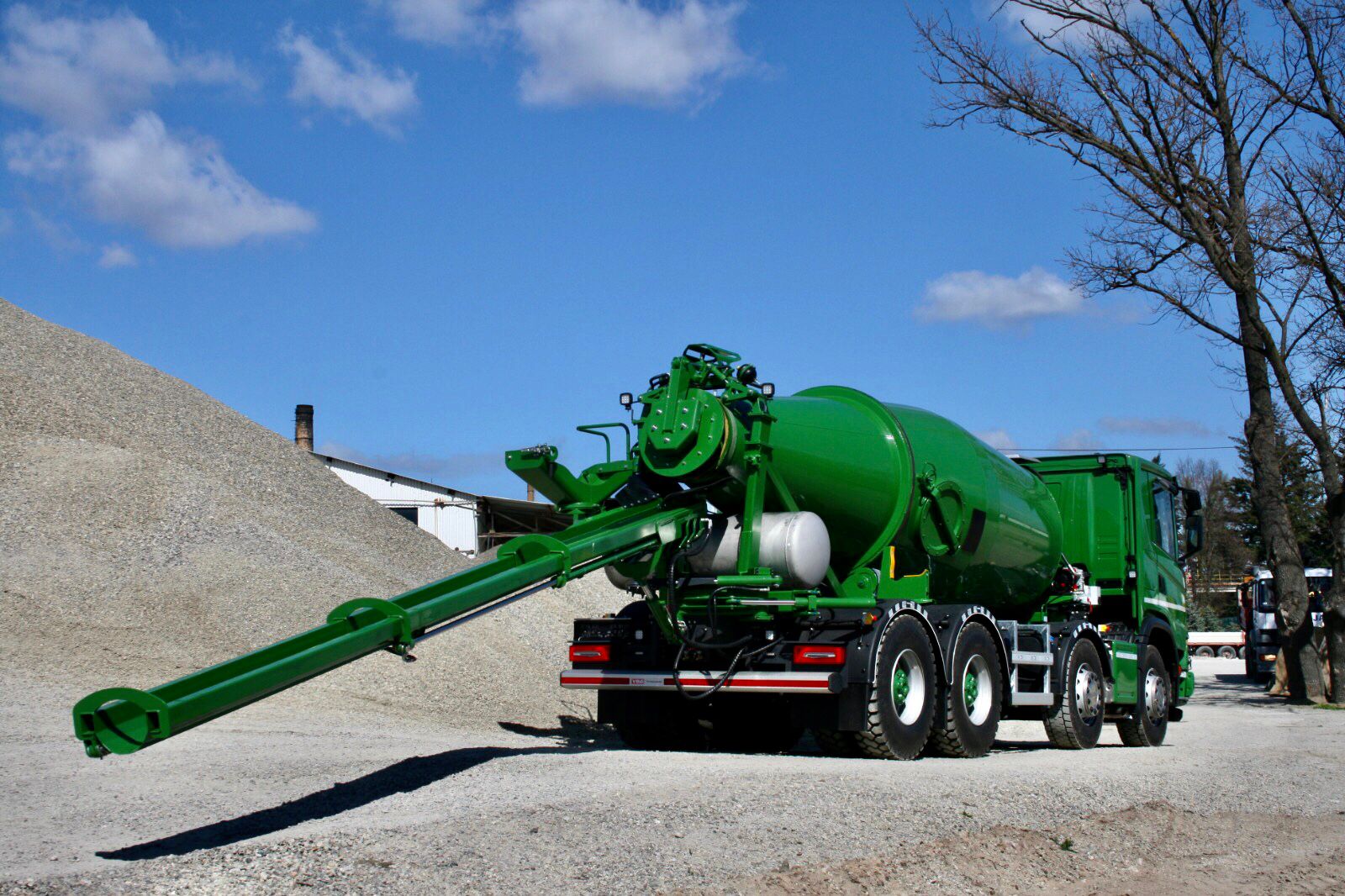

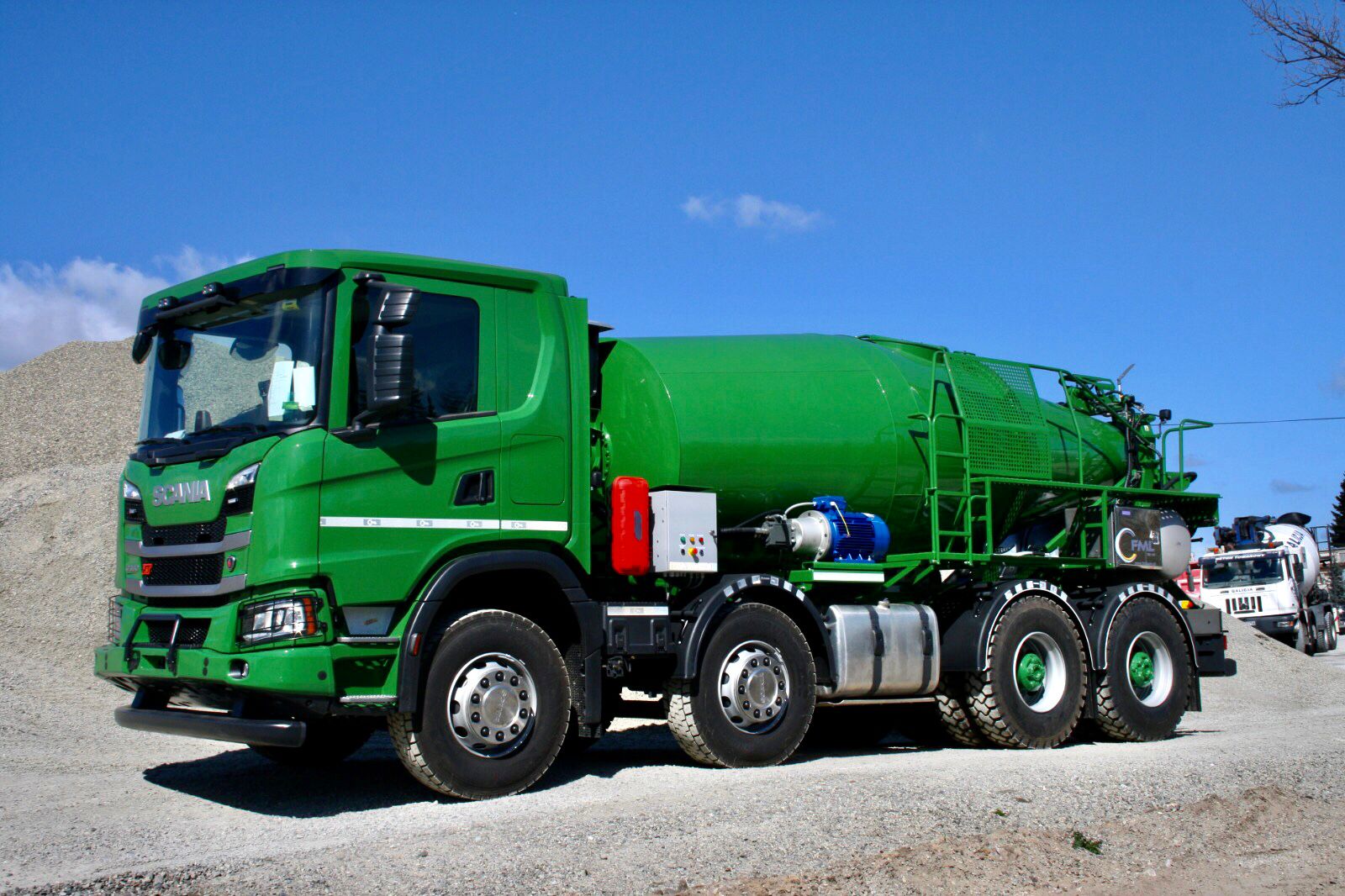

BSH-TNS 103
Haben Sie irgendwelche Fragen?
Technische Daten
*Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen.
| Wert | Einheit | Aufbau |
|---|---|---|
| BSH-TNS 103 | ||
| Volumen | ||
| Nennvolumen | m³ | 10 |
| Geometrisches Volumen | m³ | 10,8 |
| Massen | ||
| Gewicht des Aufbaus | kg | 4275 |

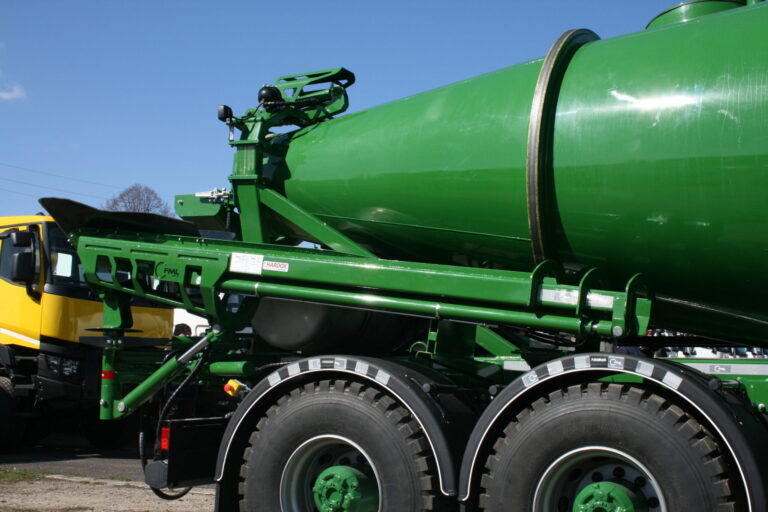

| Gewicht der Teleskoprinne | kg | 740 |
| Gesamtgewicht des Aufbaus mit Rinne | kg | 5015 |
| C – Lage des Schwerpunkts | mm | 2834 |
| Abmessungen | ||
| Lf – Länge des Zwischenrahmens | mm | 6575 |
| Lm – Länge des Aufbaus | mm | 7175 |
| O – Überhang | mm | 600 |
| Hms – Statische Höhe des Aufbaus | mm | 2060 |
| Hmd – Dynamische Höhe des Aufbaus | mm | 2130 |
| Hp – Höhe der Plattform | mm | 882 |
| Wm – Max. Breite des Aufbaus | mm | 2550 |
| Wf – Breite des Zwischenrahmens | Abhängig vom Fahrgestell | ✓ |

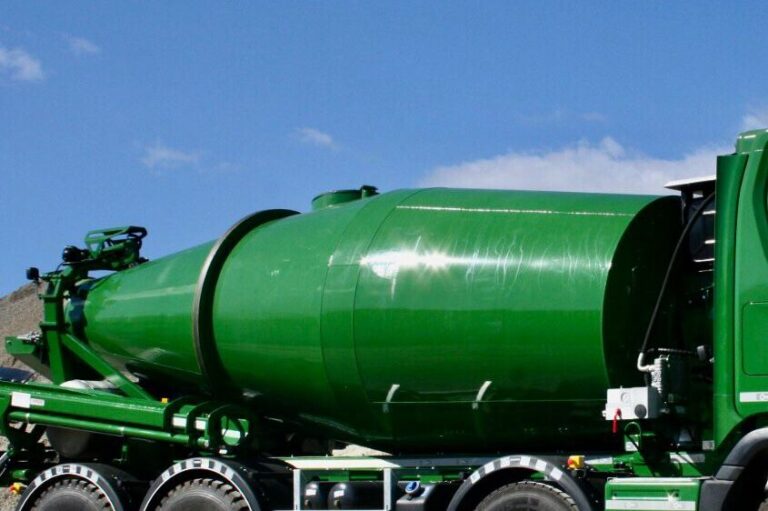

| Ø – Durchmesser des Mischers | mm | 1900 |
| S° – Einstellwinkel des Mischers | ° | 3,4 |

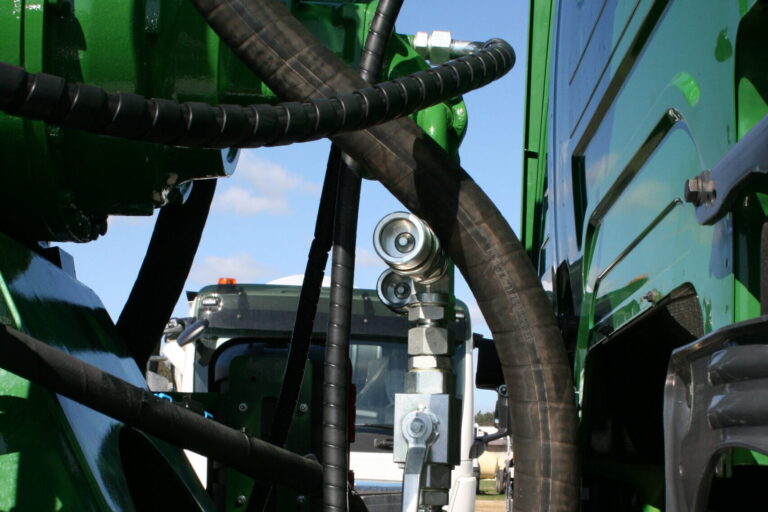

| Antrieb | ||
| Antriebstyp | Hydraulisch | ✓ |
| Steuerungsart | Elektrisch | ✓ |
| Angetrieben durch | PTO | ✓ |

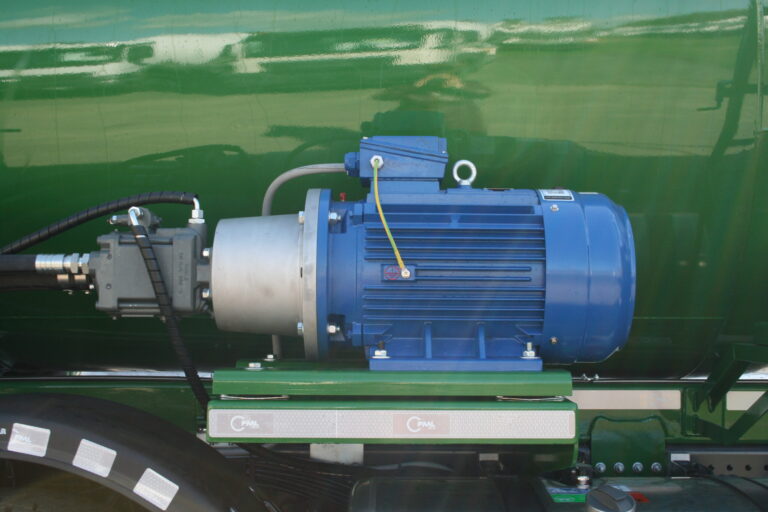

| Elektromotor | ✓ | |
| Erforderliches Drehmoment | Nm | 600 |
| Drehzahl des Mischers | r.p.m. | 0-14 |

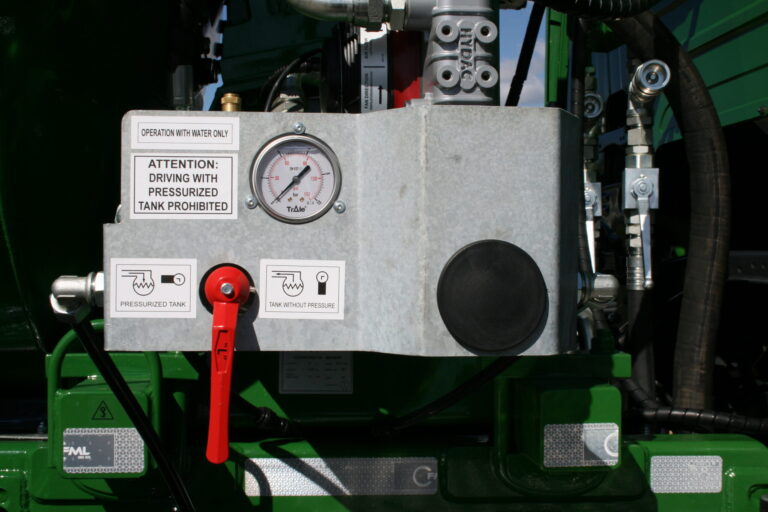

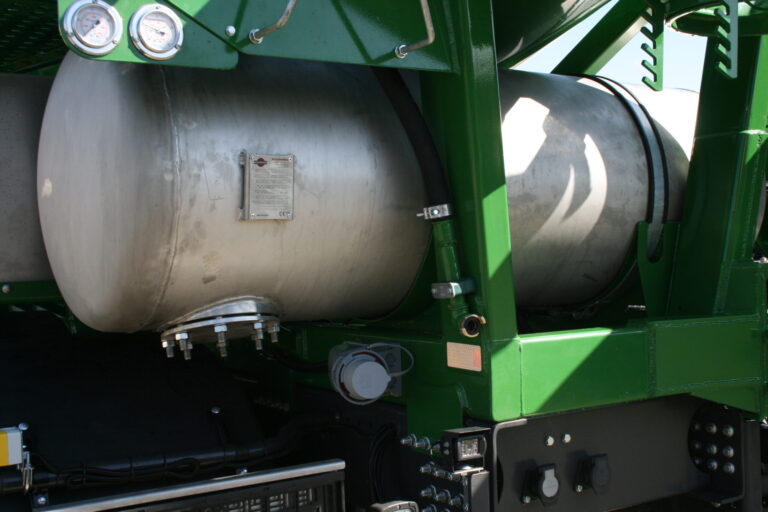

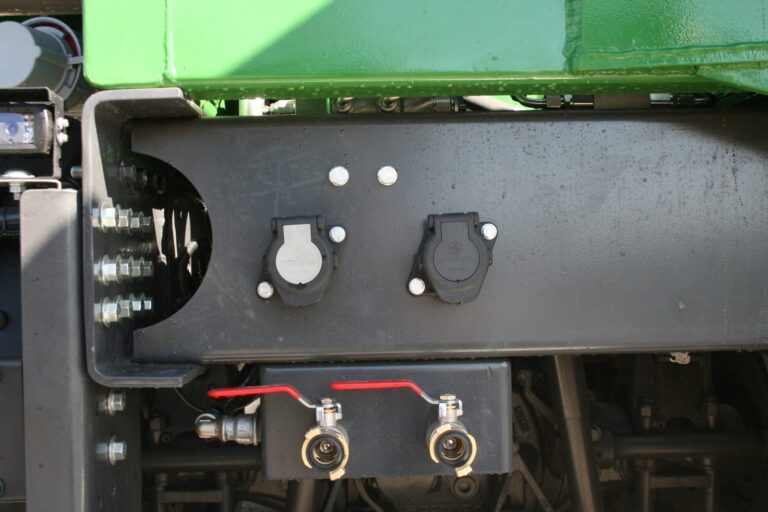

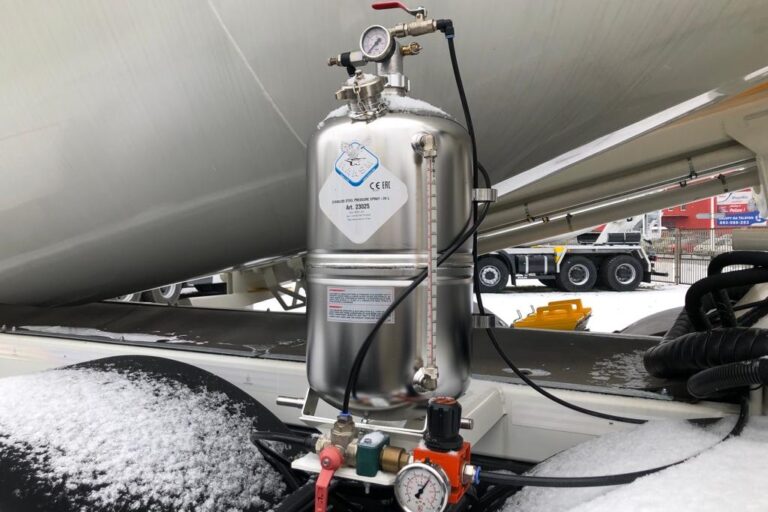

| Flüssigkeitssystem des Tanks | ||
| Tankvolumen | l | 500 |
| Drucktank | - | ✓ |
| Betriebsdruck | bar | 4 |
| Fahrgestell | ||
| Anzahl der Fahrgestellachsen | - | 4 |
| Hydrauliksystem zum Anheben des Aufbaus (optional) | ||
| Ausrüstungsmöglichkeit | - | ✓ |

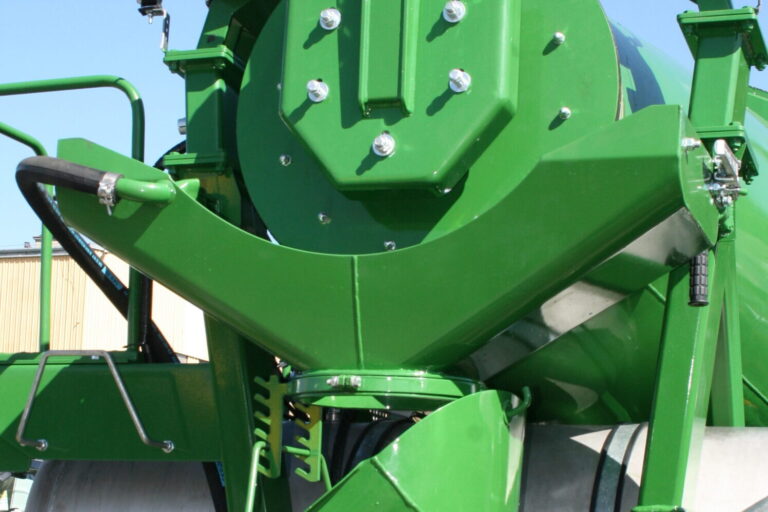

| Hubhöhe für den Einfülltrichter | mm | 745 |
| Gesamtgewicht des Aufbaus | kg | 6100 |
Ausstattung

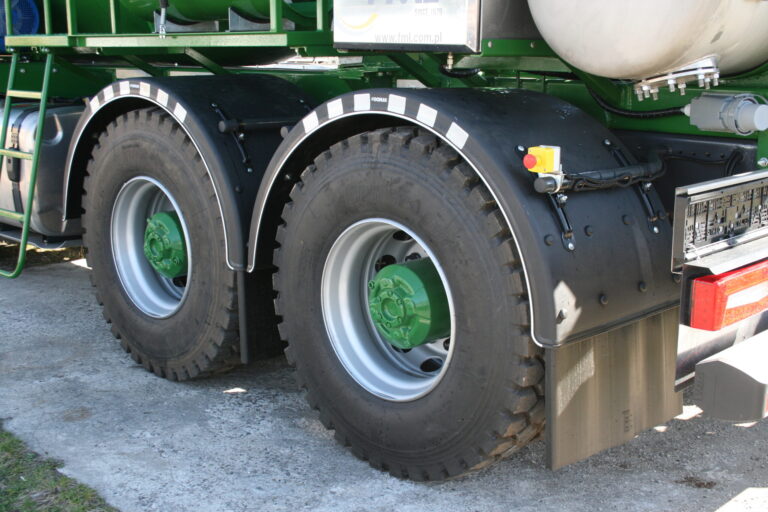

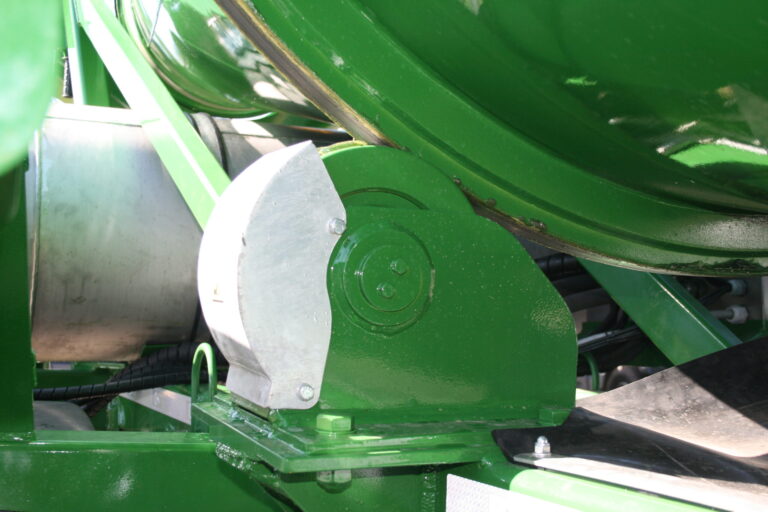

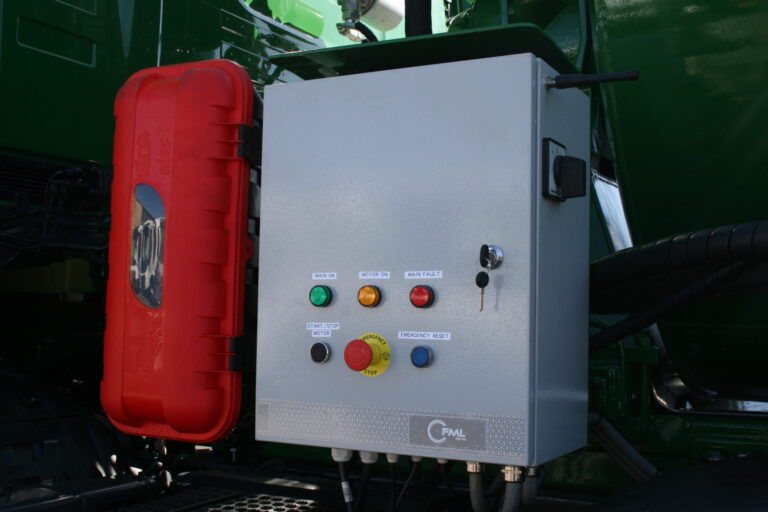

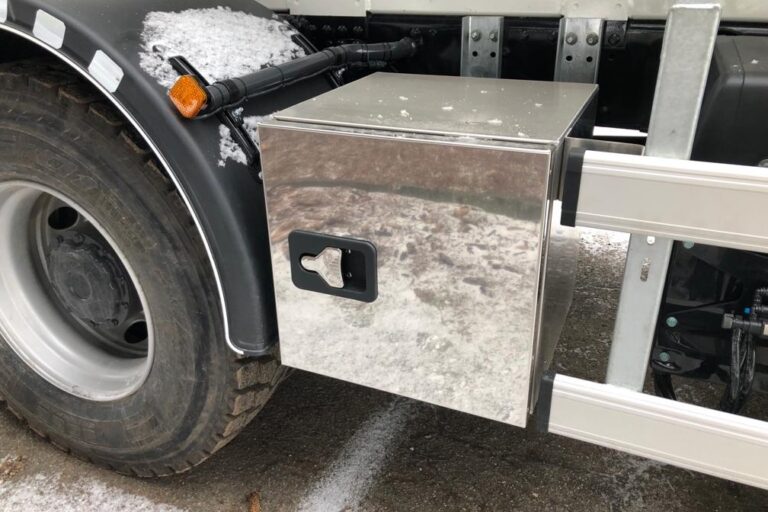

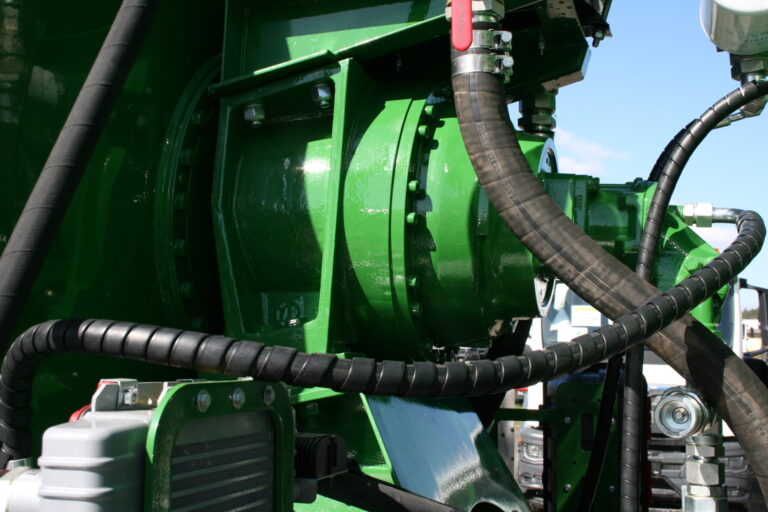

Optionale Ausstattungselemente für den Kunden
Video
Galerie
