12 m³ - Fabryka Maszyn Leżajsk

Dane techniczne

*Producent zastrzega sobie prawo do wprowadzania zmian

Wartość / Value	Jednostka / Unit	Zabudowa / Superstructure
		BSH-TNS 123
Objętość / Capacity
Objętość nominalna / Nominal capacity	m³	12
Objętość geometryczna / Geometric volume	m³	12,4
Masy / Weights
Waga zabudowy / Standard weight	kg	4800

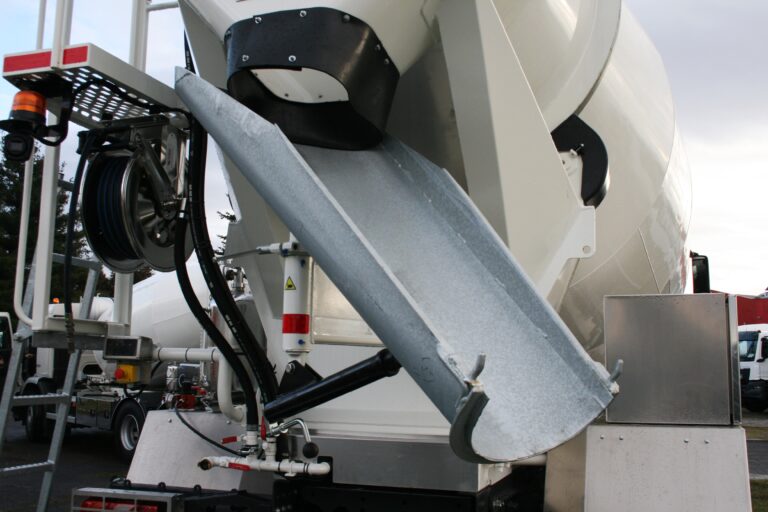

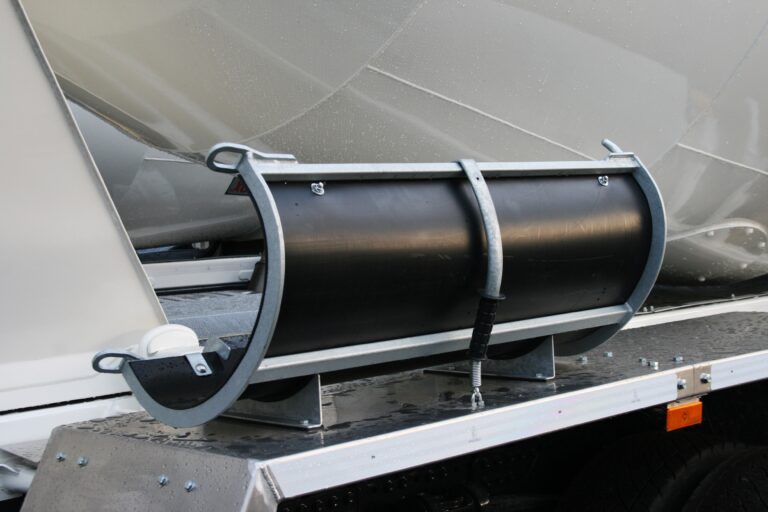

Waga rynny teleskopowej / Telescopi chute weight	kg	740
Waga zabudowy z rynną / Total weight with t.c.	kg	5540
C - Położenie środka ciężkości / Centre of gravity	mm	3269

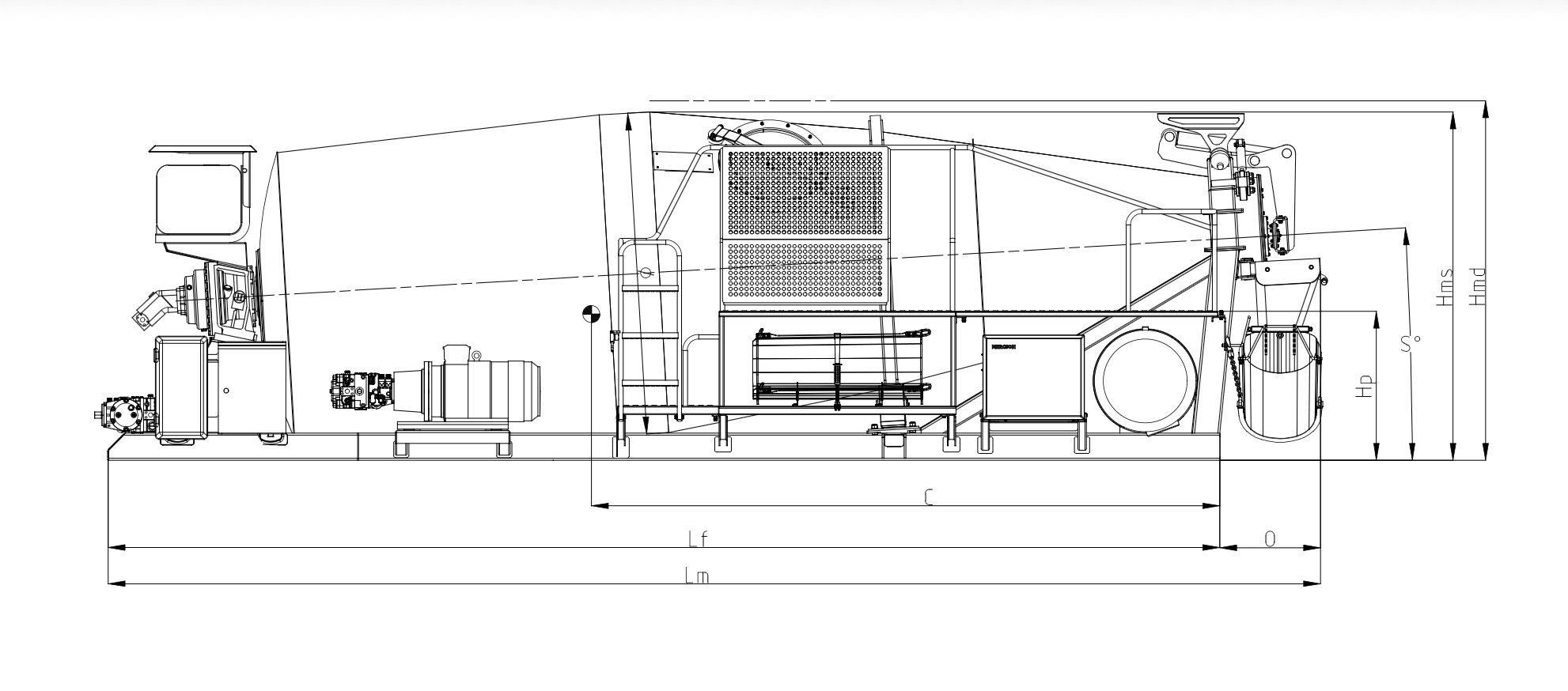

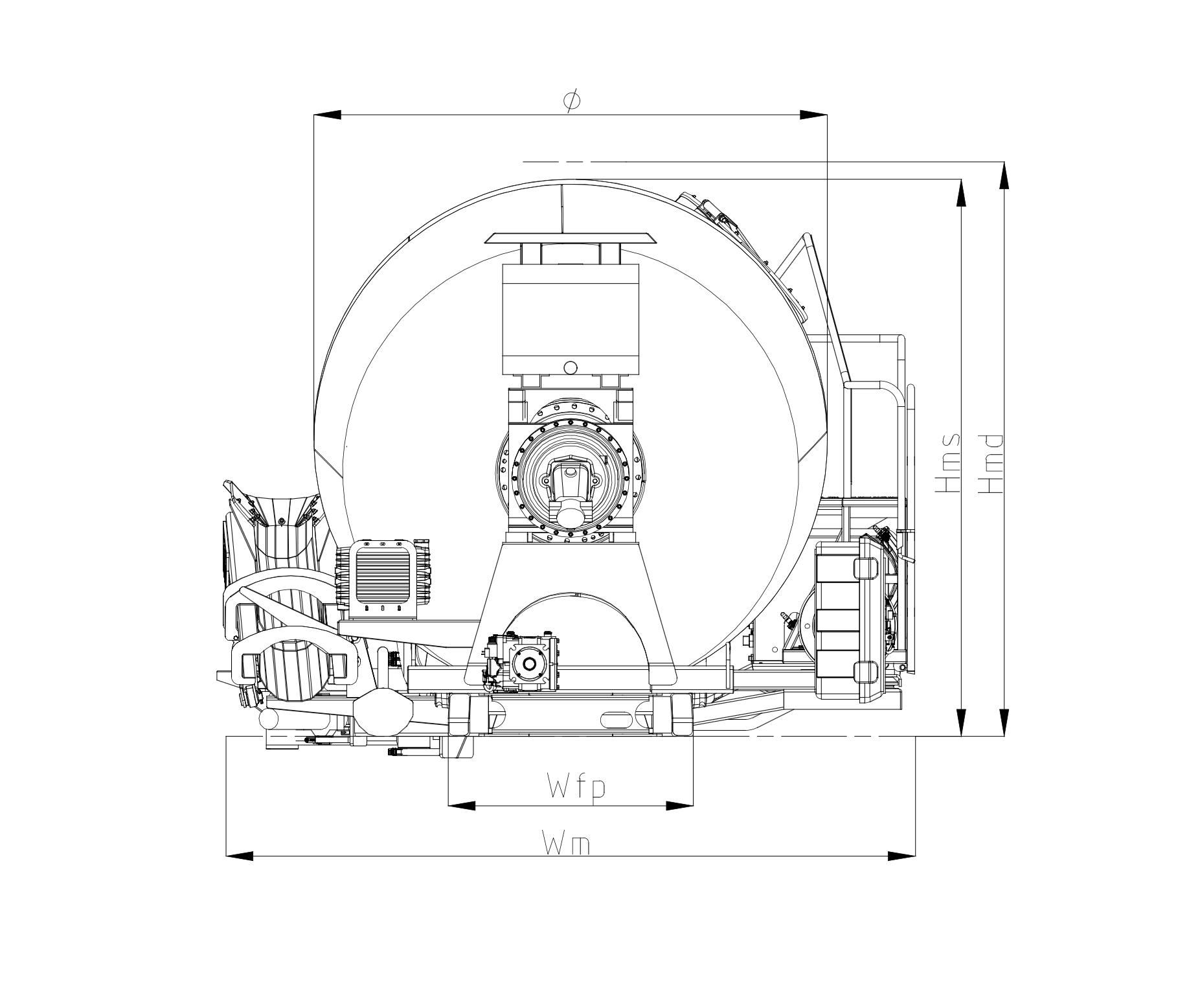

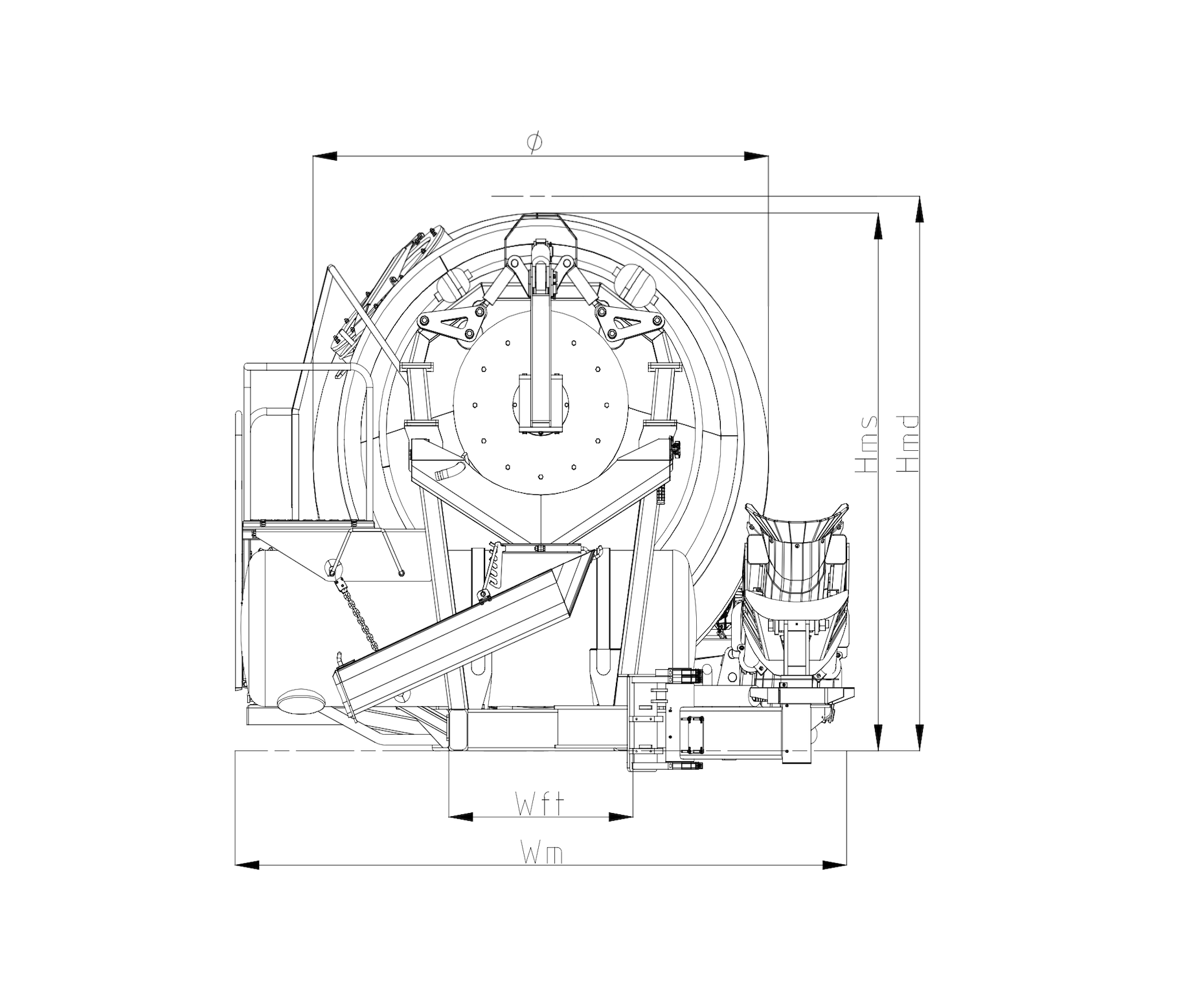

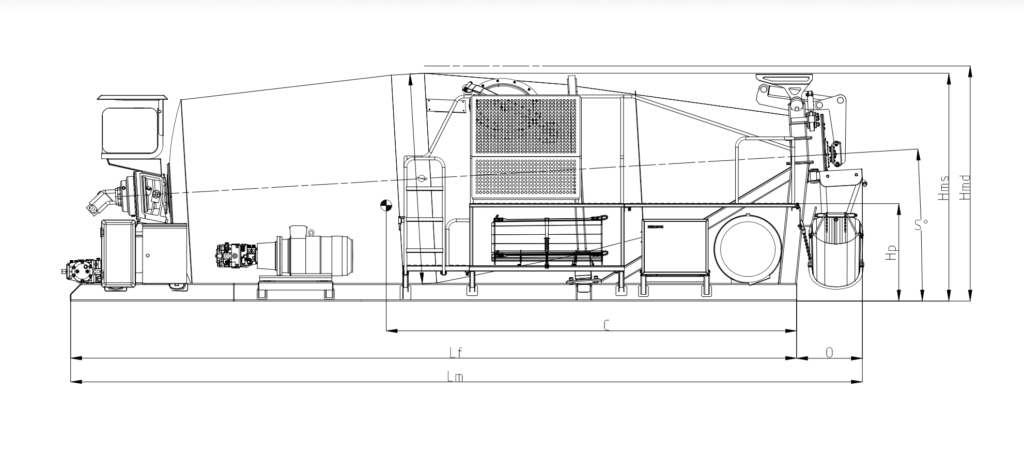

Wymiary / Dimensions
Lf - Długość ramy pośredniej / Lenght of frame	mm	7275
Lm - Długość zabudowy / Lenght of superstructure	mm	7880
O - Zwis / Overhang	mm	600
Hms - Wysokość statyczna zabudowy/ Static height	mm	2094
Hmd - Wysokość dynamiczna zabudowy / Dynamic height	mm	2154

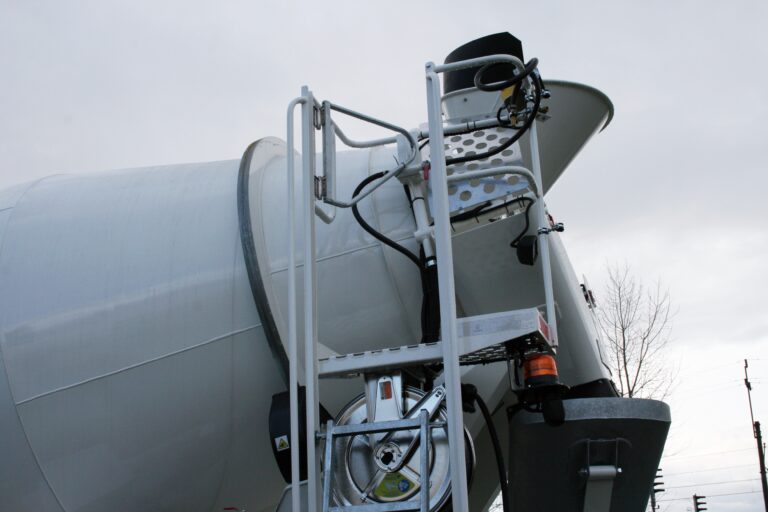

Hp - Wysokość platformy / Platform height	mm	882
Wm - Maks. szerokość zabudowy / Max. width	mm	2550
Wf - Szerokość ramy pośredniej	Zależy od podwozia / Depends on the chassis	✓

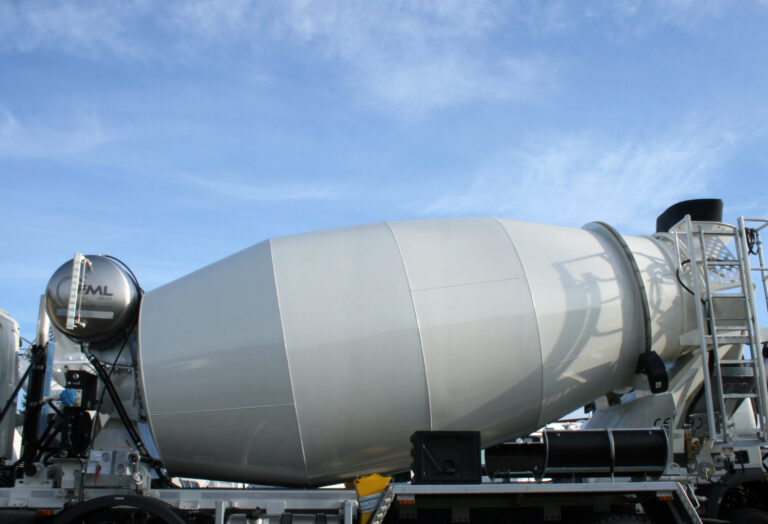

∅ - Średnica mieszalnika / Drum diameter	mm	1900
S° - Kąt ustawienia mieszalnika / Drum angle	°	3,3
Napęd / Drive

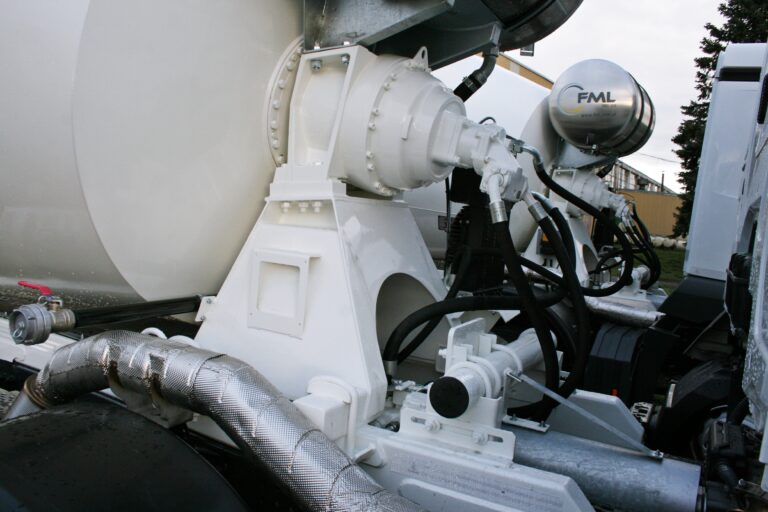

Typ napędu / Drive type	Hydrauliczny / Hydraulic	✓

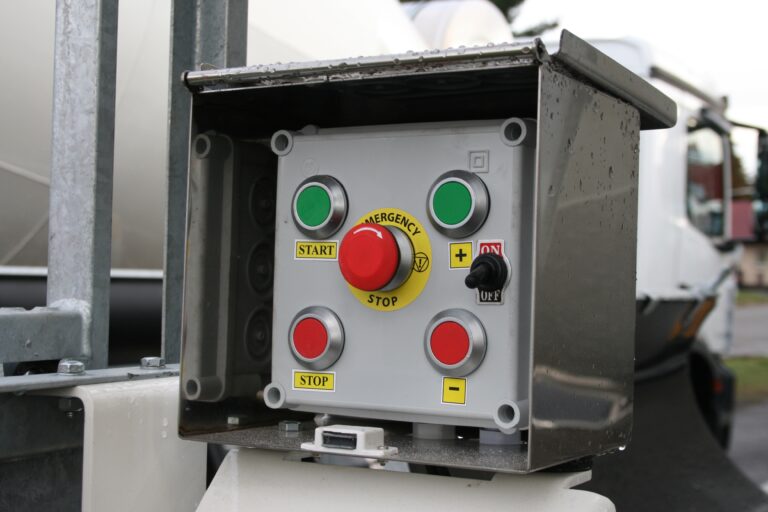

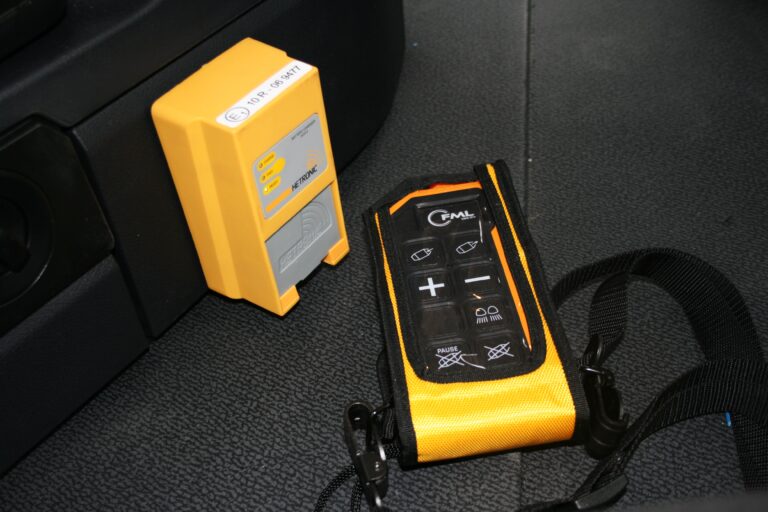

Rodzaj sterowania / Control Type	Elektryczny / Electric	✓
Napędzany przez / Driven by	PTO	✓

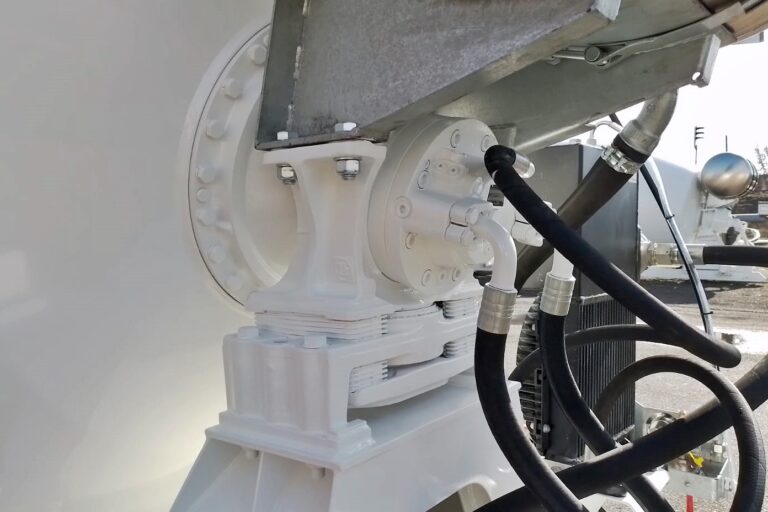

	Silnik elektryczny / Electrical motor	✓
Wymagana moc obrotowa / Required rotational power	Nm	600
Prędkość obrotowa mieszalnika / Drum rotation speed	r.p.m.	0-14

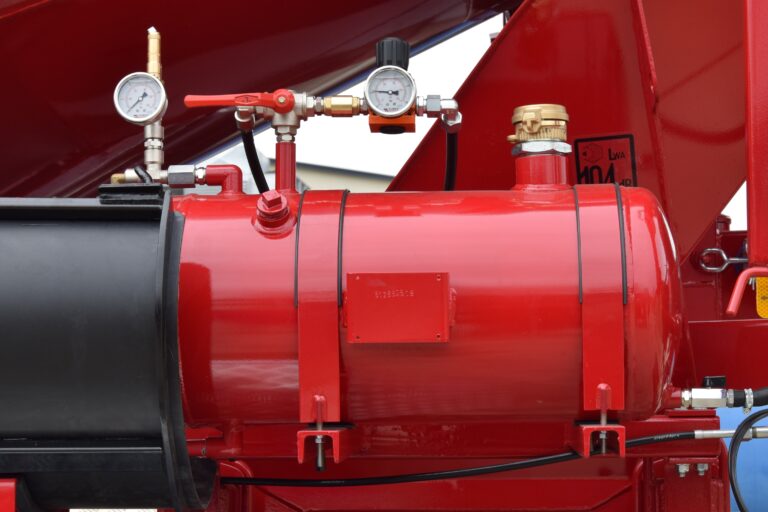

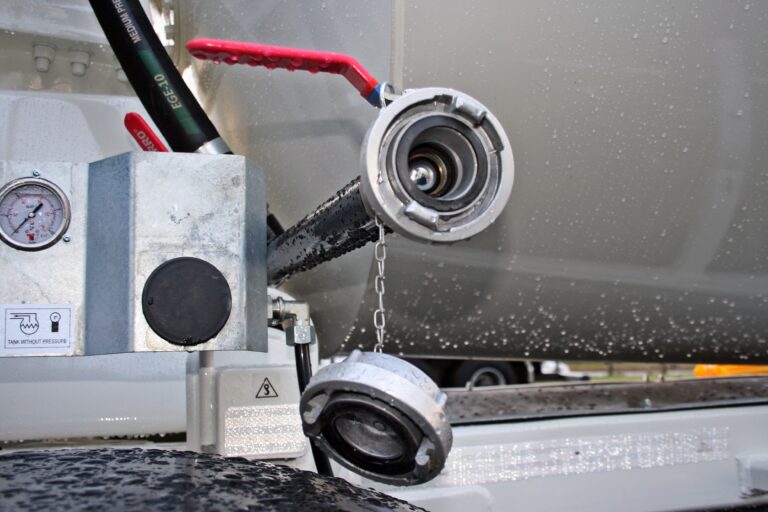

System płynów zbiornika / Tank fluid system
Objętość zbiornika / Tank capacity	l	500
Zbiornik ciśnieniowy / Pressure tank	-	✓
Ciśnienie robocze / Work pressure	bar	4
Podwozie / Chassis
Ilość osi podwozia / Axles truck	-	4
